工程写真（プラント工事）

プラント機械設備の工事の様子を御紹介します。

　　　　　　　　　　プラント機械搬入状況

　　　　　現場横の公共埠頭で陸揚げされた減温塔下部

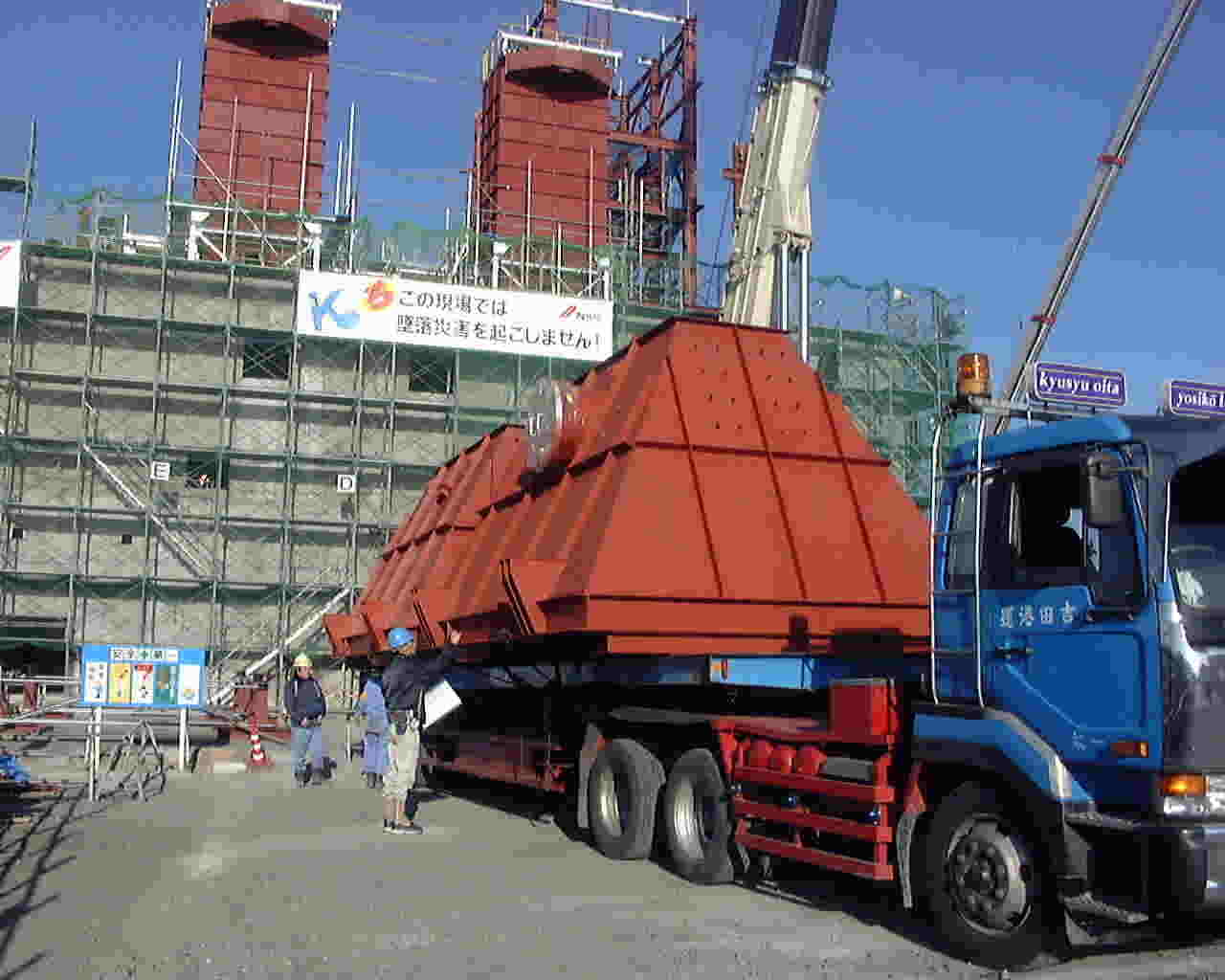

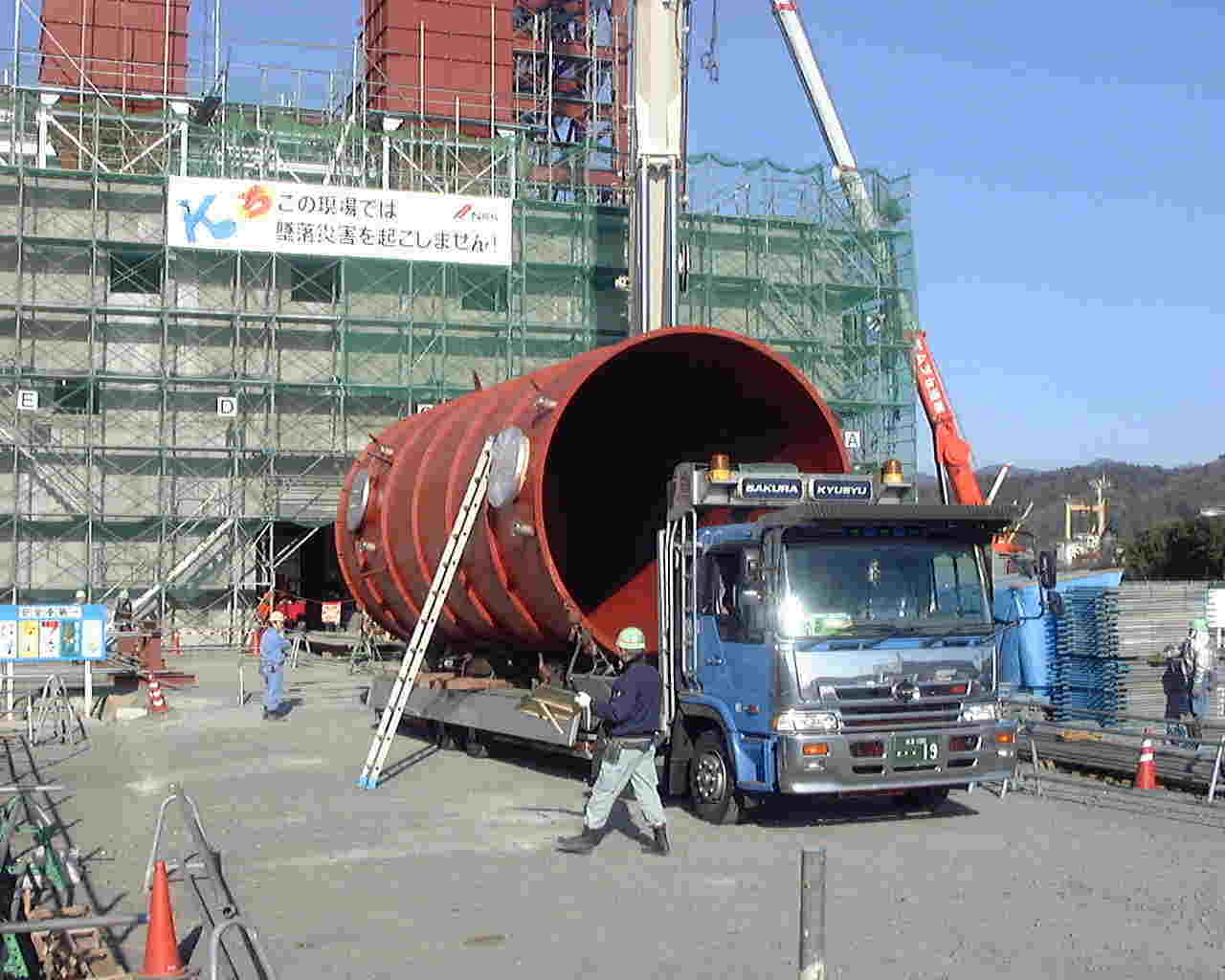

減温塔本体搬入状況

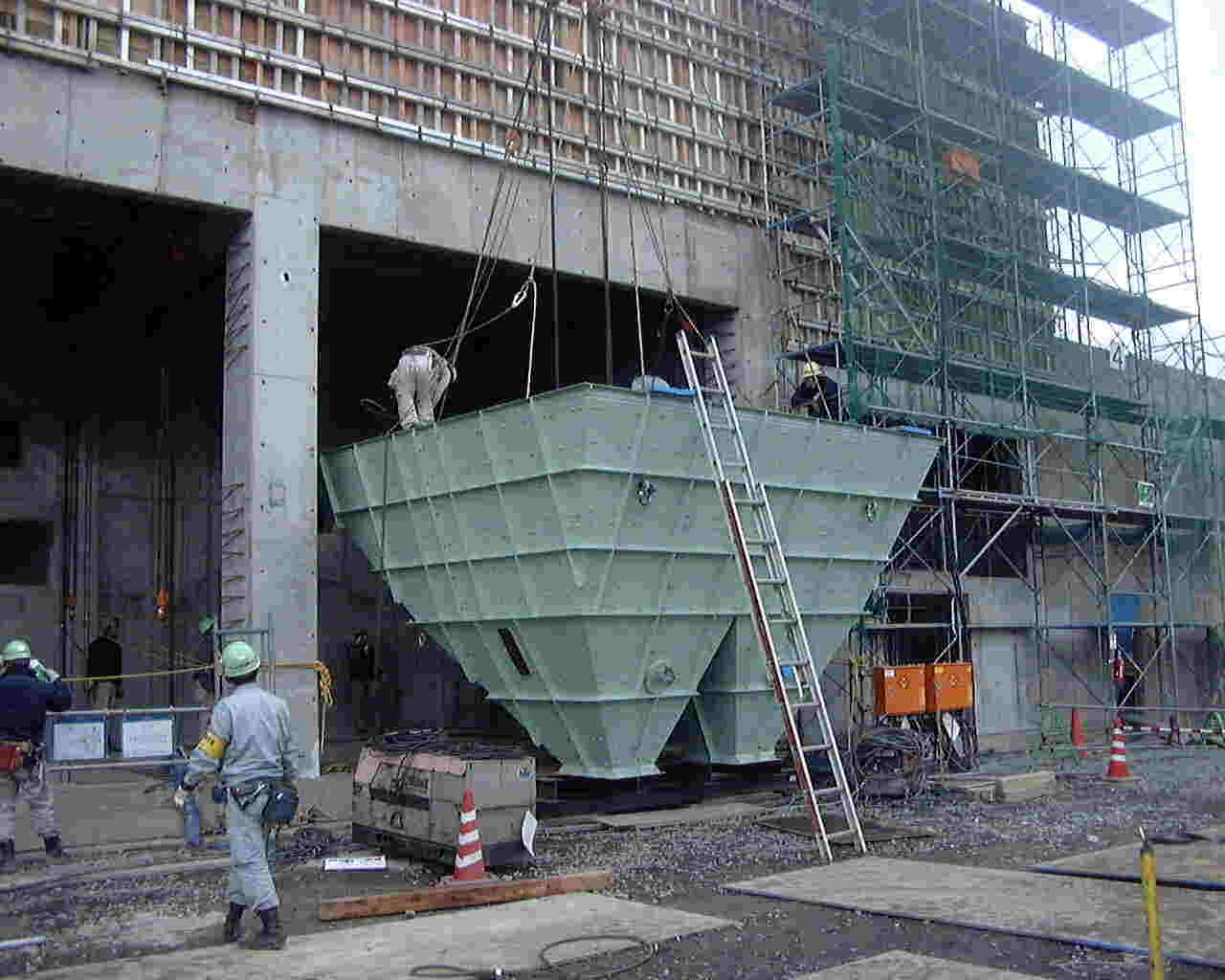

　　　　　　　　　　　　　　　　　　　コークスホッパー

　　　　　　　　　（最も地下深く設置される機械の一部）

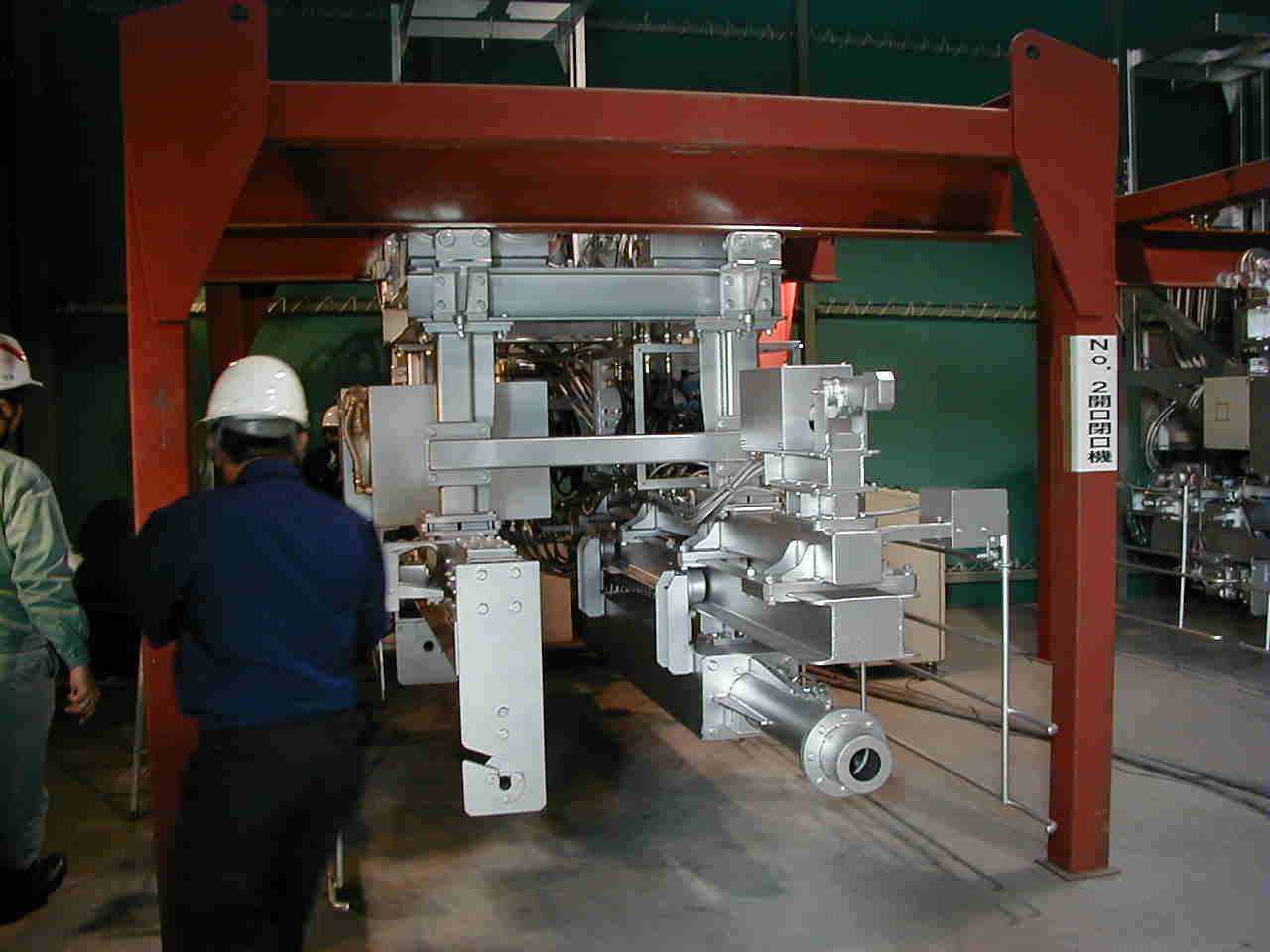

開口閉口機工場検査状況　　
　　
開口閉口機とは、溶融炉本体の出砕口をドリルで開けたり、マッド（粘土）で塞いだりするための機械。

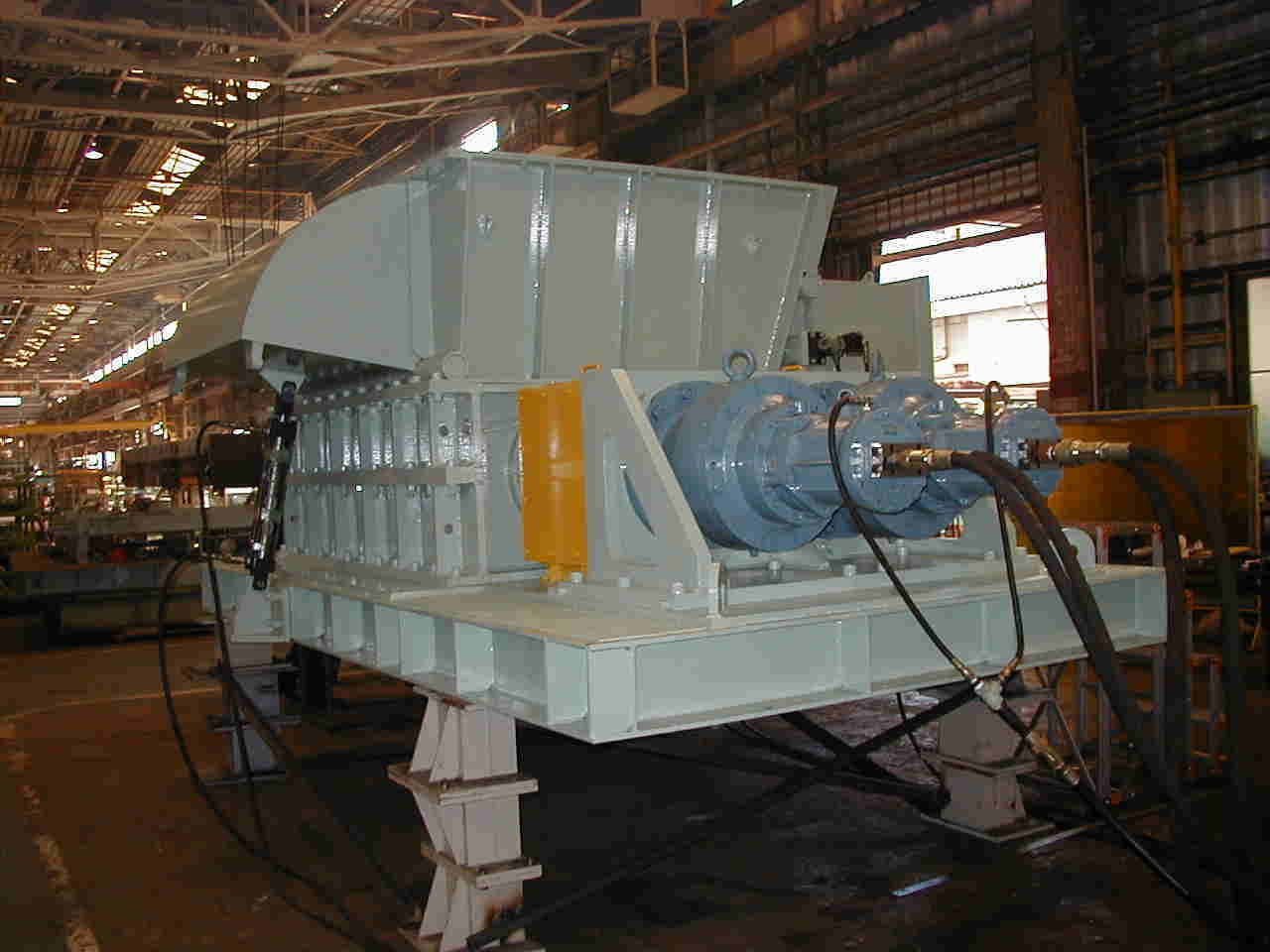

リサイクルプラザの一次破砕機（油圧式二軸低速破砕機）工場検査状況

　　　　　　　　　　　　　　　　　　（粗大ごみや、不燃ごみを破砕する機械）

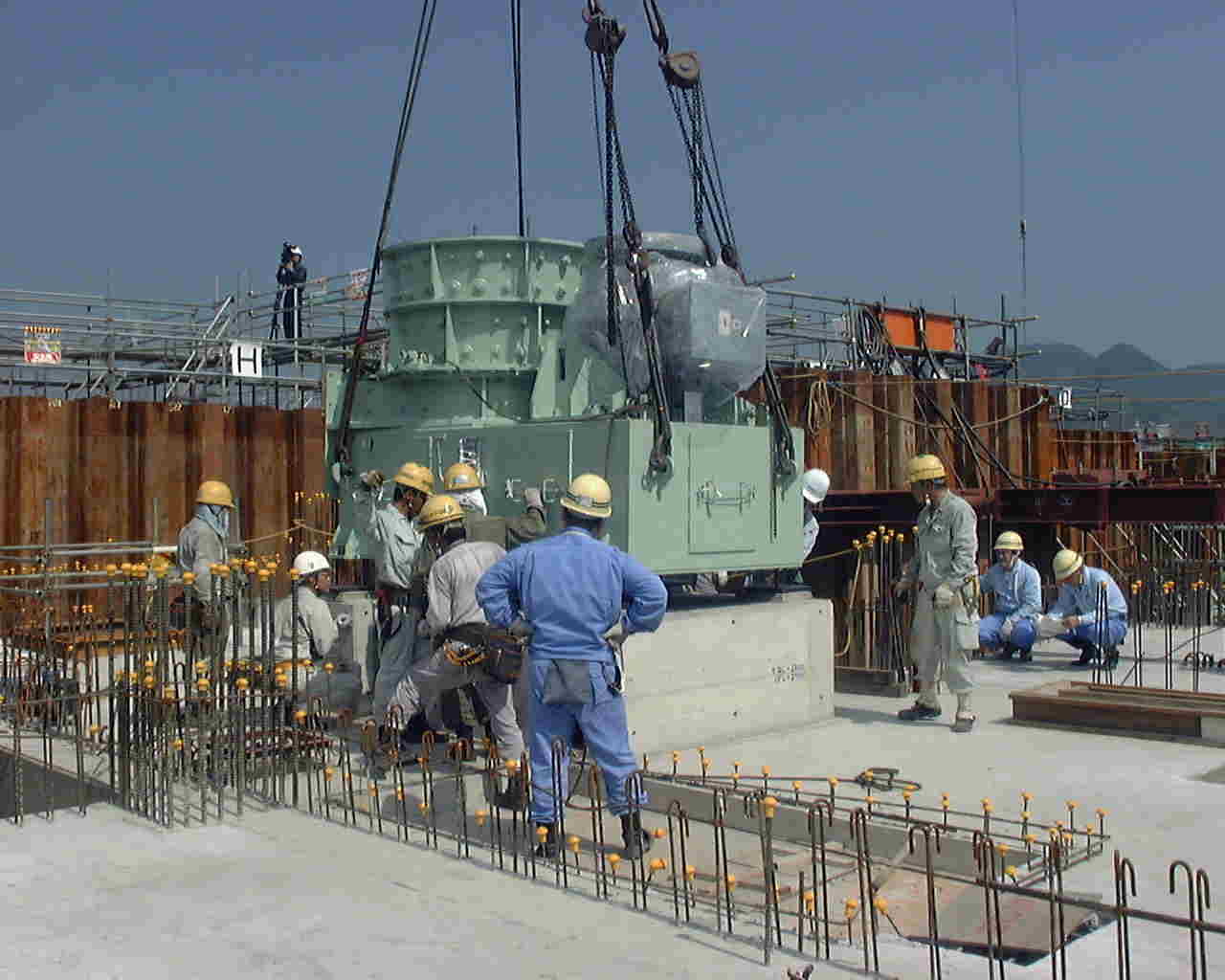

　　　二次破砕機据え付け状況
　　　

金属成分を含む粗大ごみ等をより細かく破砕して、磁力選別機に送る機械

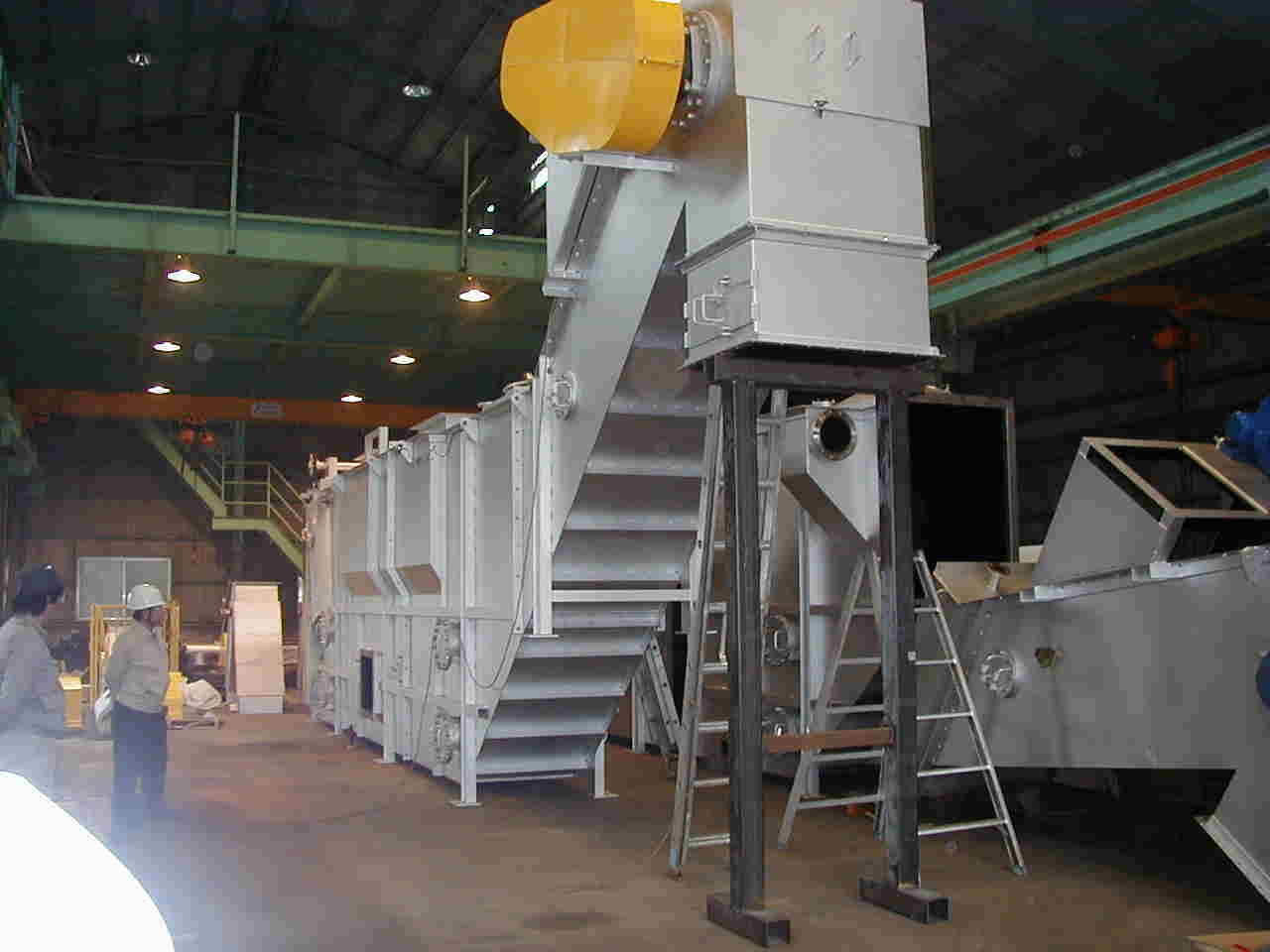

　　　　　　　　　　　　　　　　　　水砕コンベアー工場検査状況
　　　　　　　　　　　　　　　　　　
　　　　　　　溶融炉から出砕した溶融物を水冷するための機械。
　　　　　　　この後磁力選別機でスラグとメタルに分けられる。

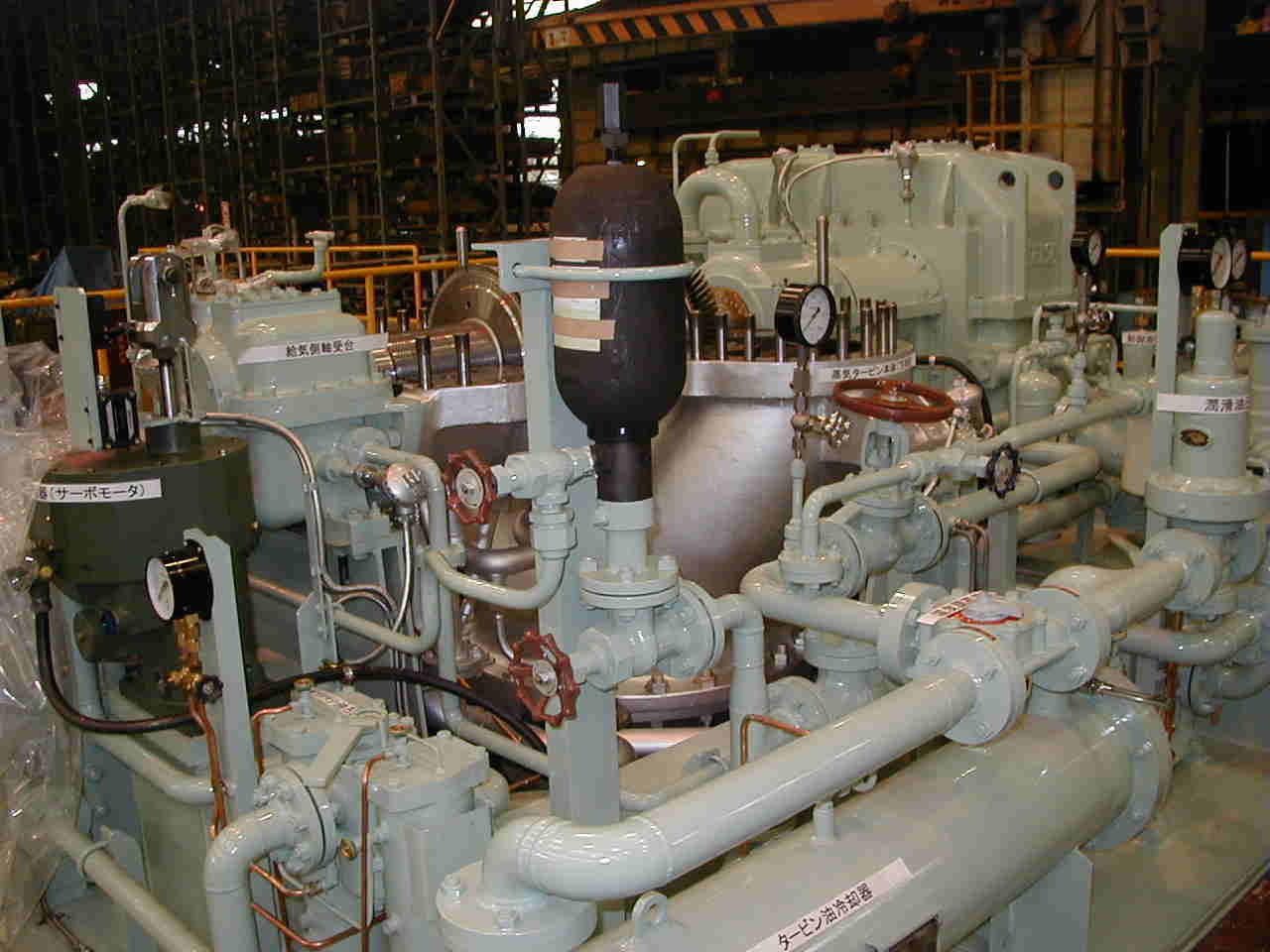

ボイラータービン工場検査写真

このタービンで、１６００　ＫＷ／Ｈの発電をする

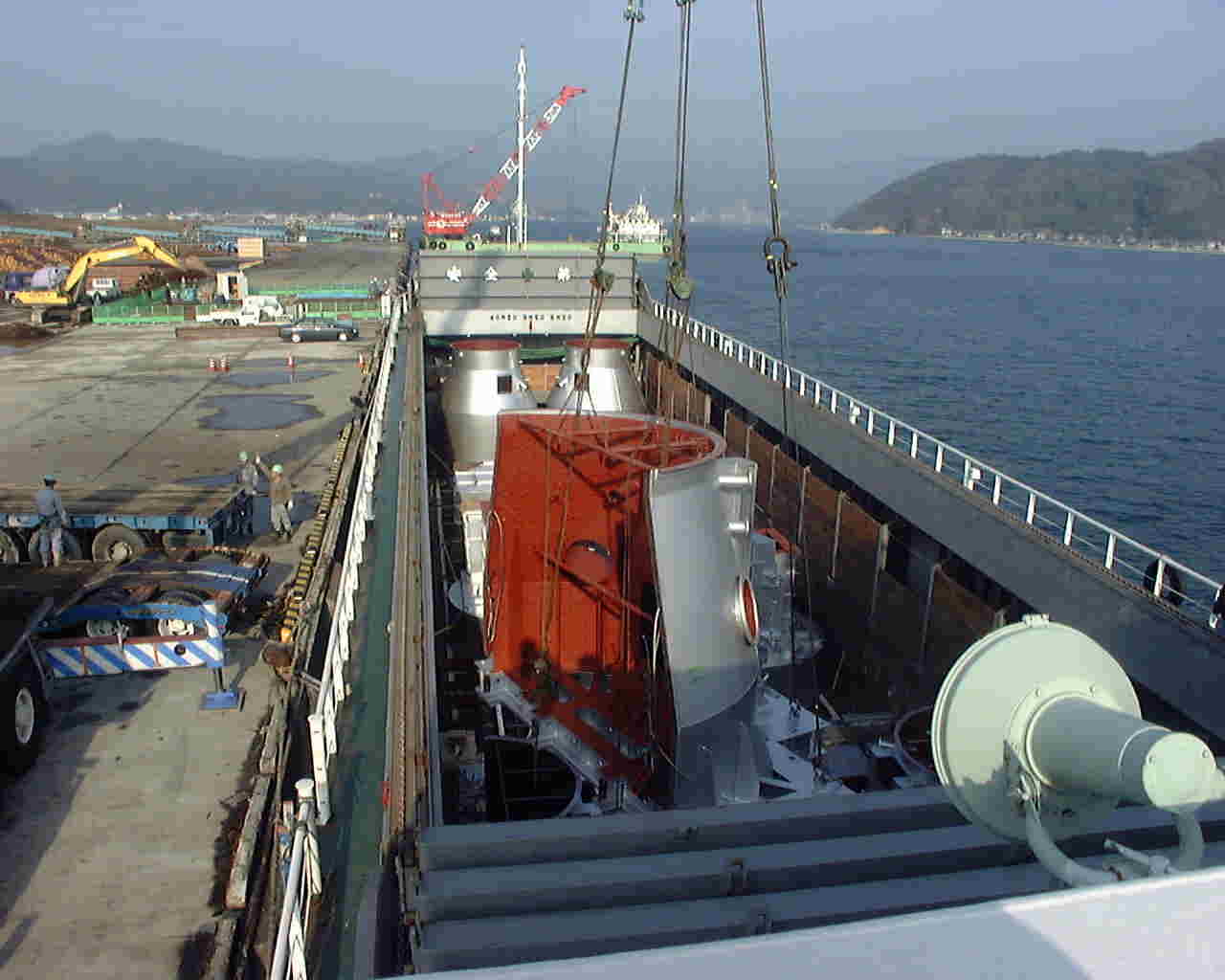

　　　　　　　　　　溶融炉本体陸揚げ状況（平成１４年３月１日）　　　　　　　　 　　 　 横浜市のＮＫＫ鶴見工場から海上輸送された

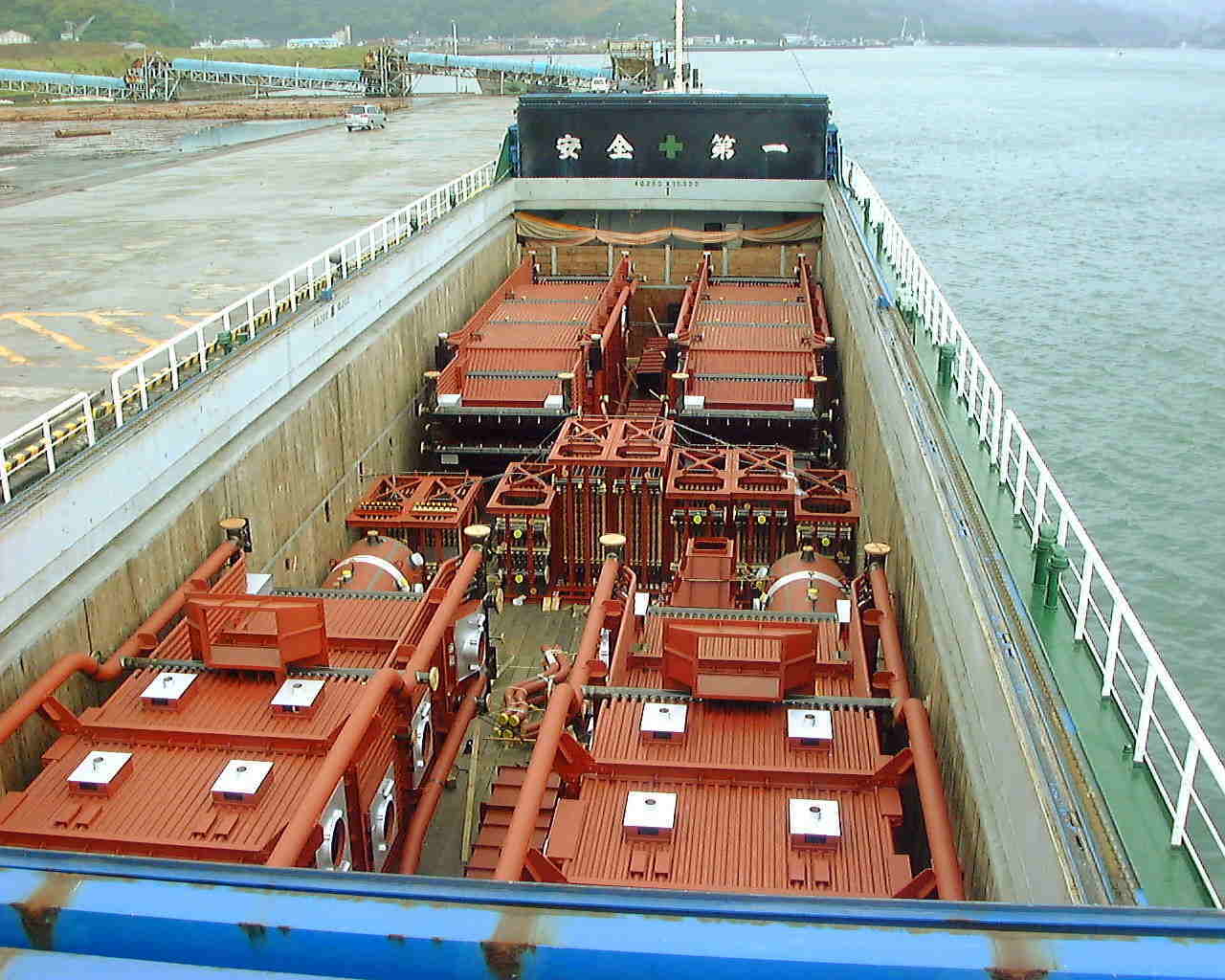

　　　　　　　ボイラー本体が公共埠頭に接岸（平成１４年５月２日）
　　　同じく横浜市のＮＫＫ鶴見工場から海上輸送された




















　　　　　　ボイラー本体水切り（陸揚げ）状況（Ｈ１４年５月３日）
　　　　　建設地が公共埠頭に隣接しているため、ボイラー本体を
　　　　　２ブロックで現場に搬入可能。大幅な工期短縮につながる。

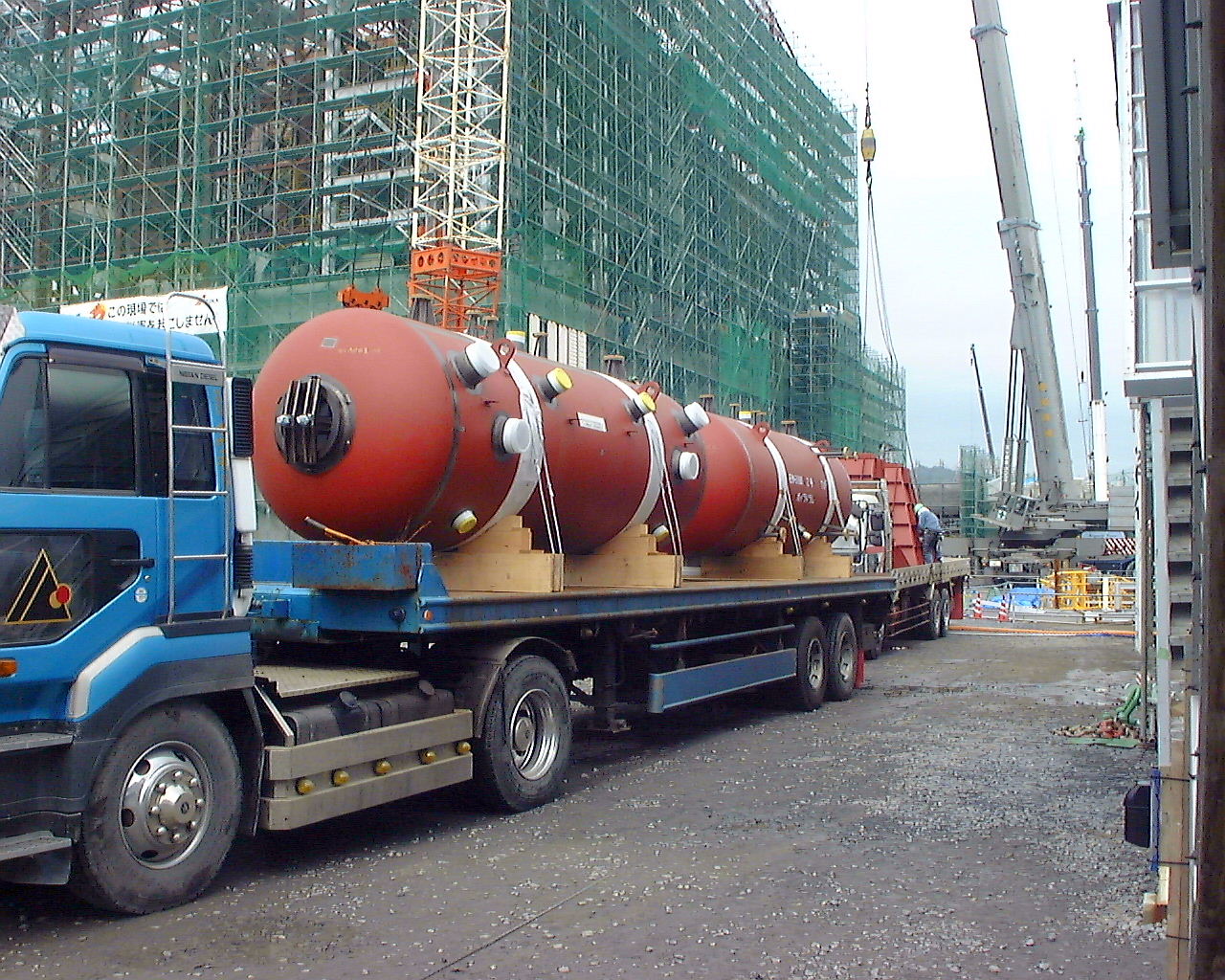

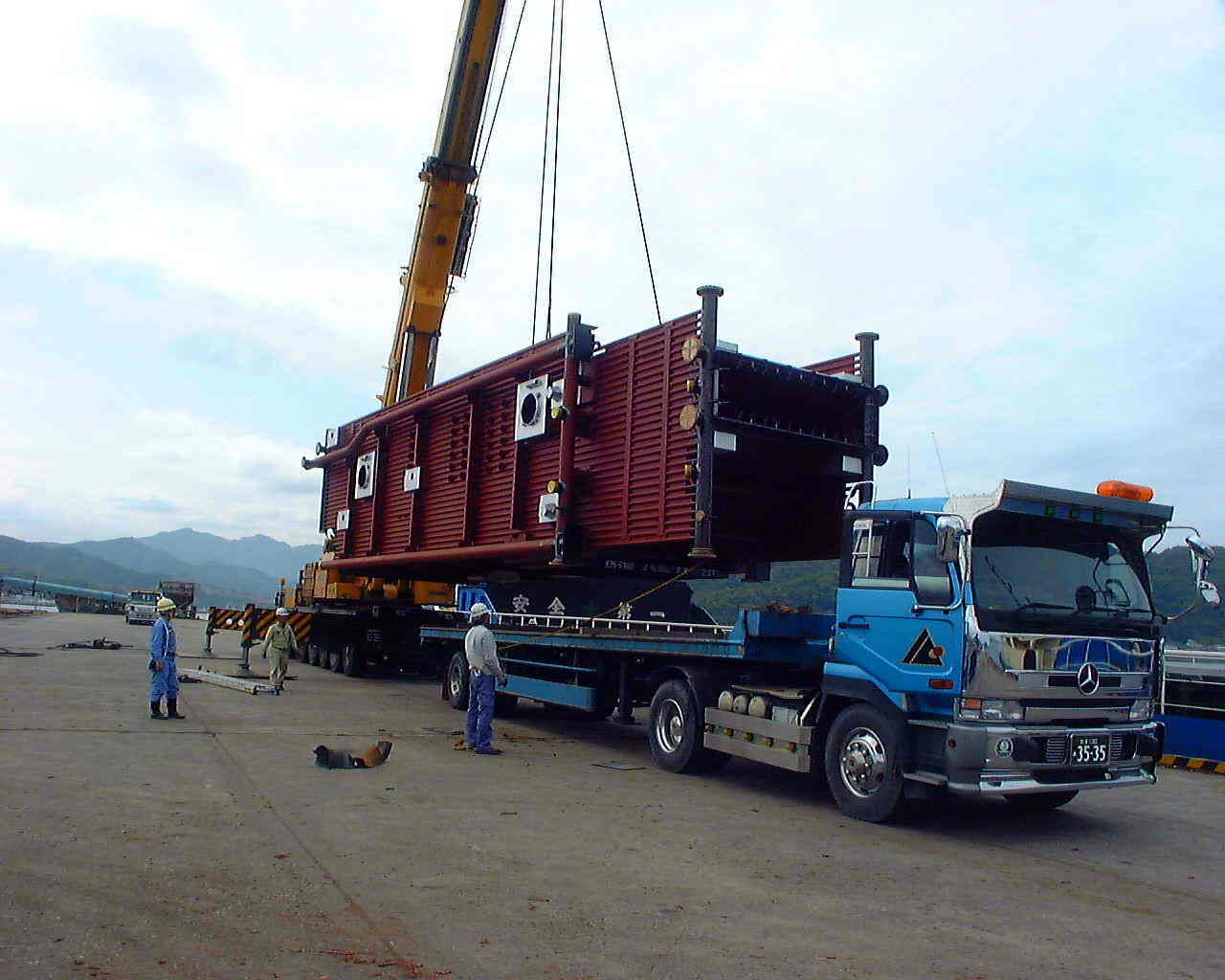

　　　　　ボイラードラムの現場搬入状況（Ｈ１４年５月６日）

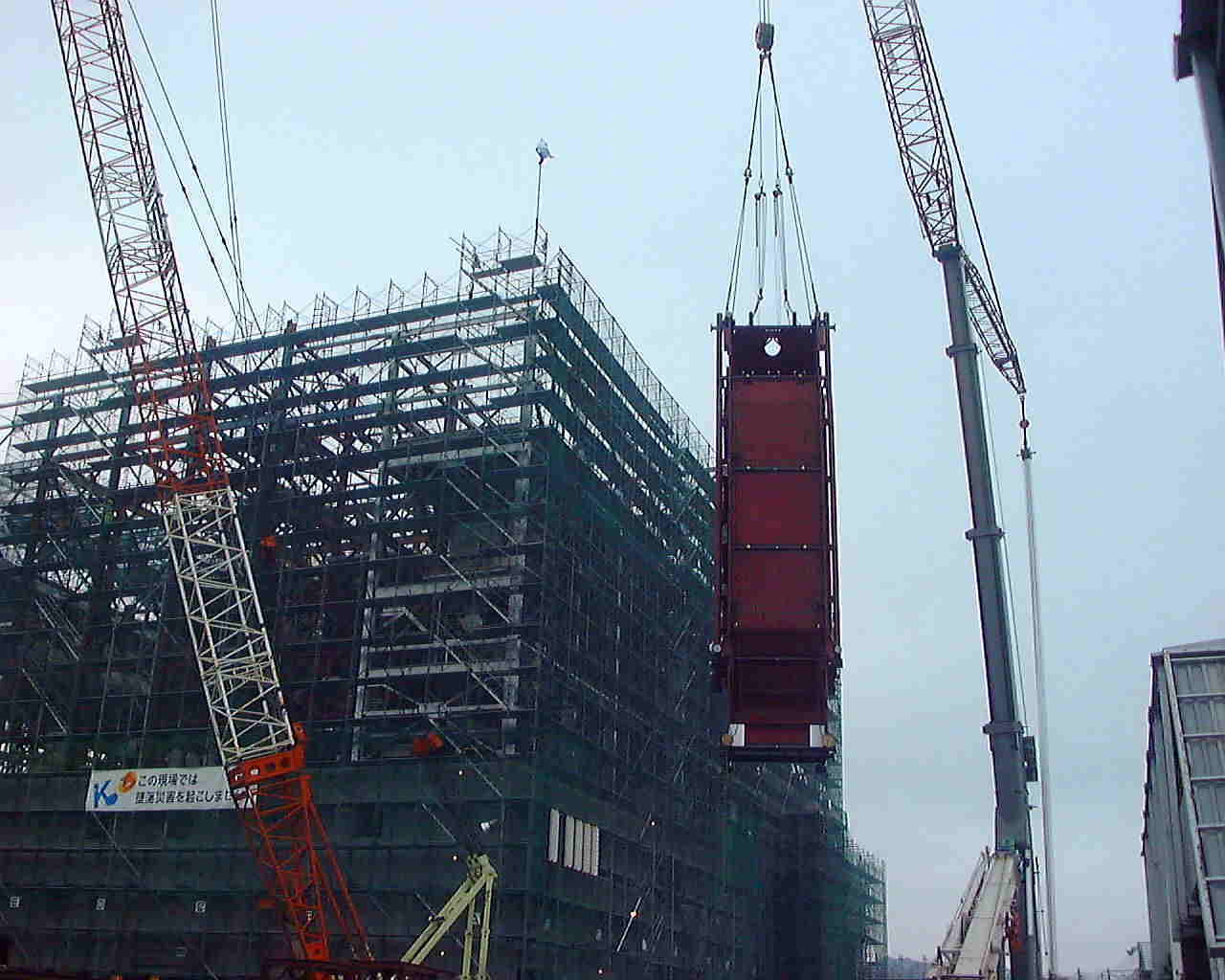

　　　　　ボイラー本体つり込み状況（Ｈ１４年５月６日）

　　重量が１ブロック約３０トンあるのと、建物高さが３０メートル以上あるため　　、特別に５００トンのクレーンを設置して吊り込みをおこなった。

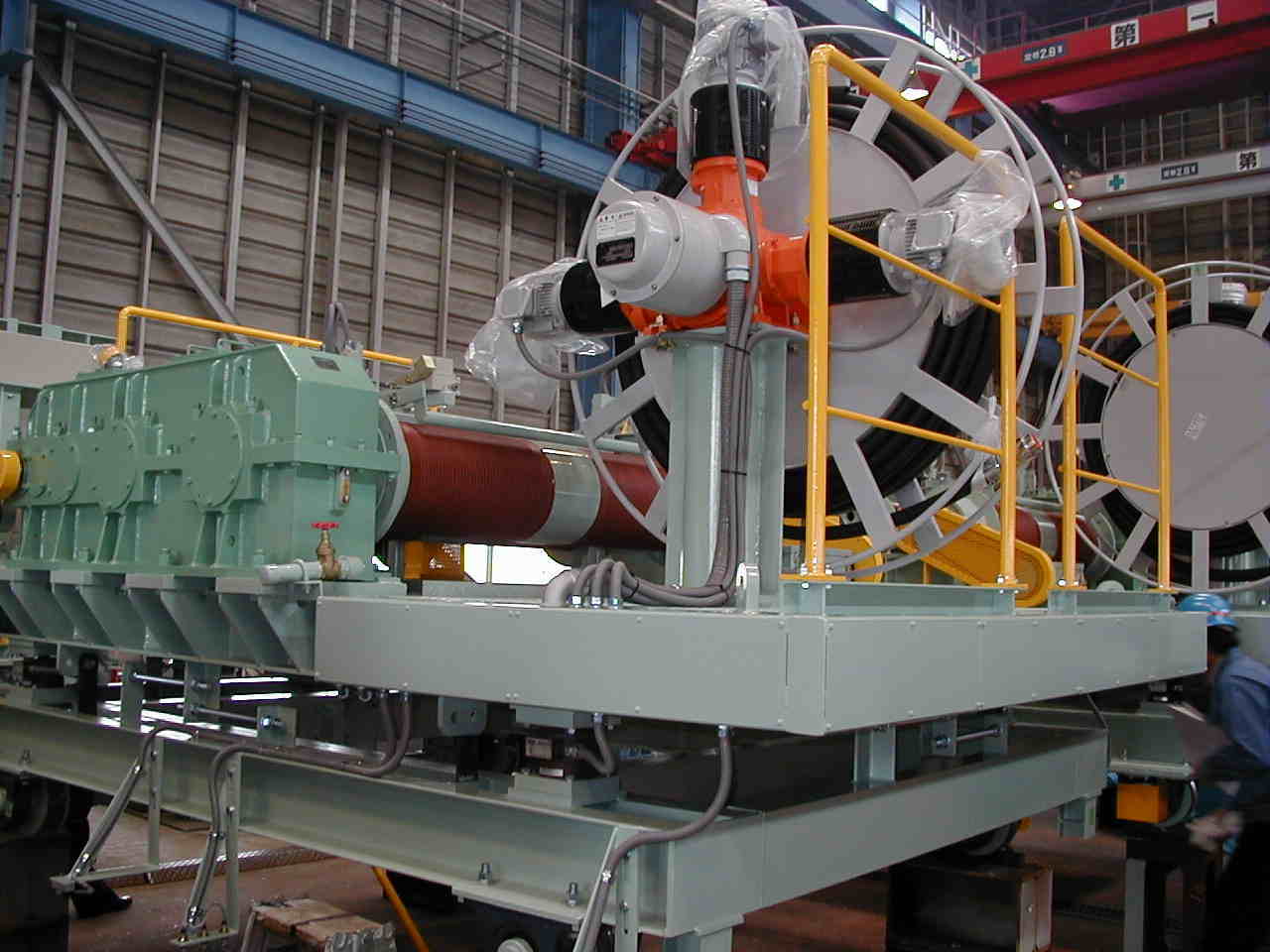

　　新施設に設置されるごみクレーンのワイヤードラム部分

　ごみクレーンは２機設置され、全て自動運転が可能。

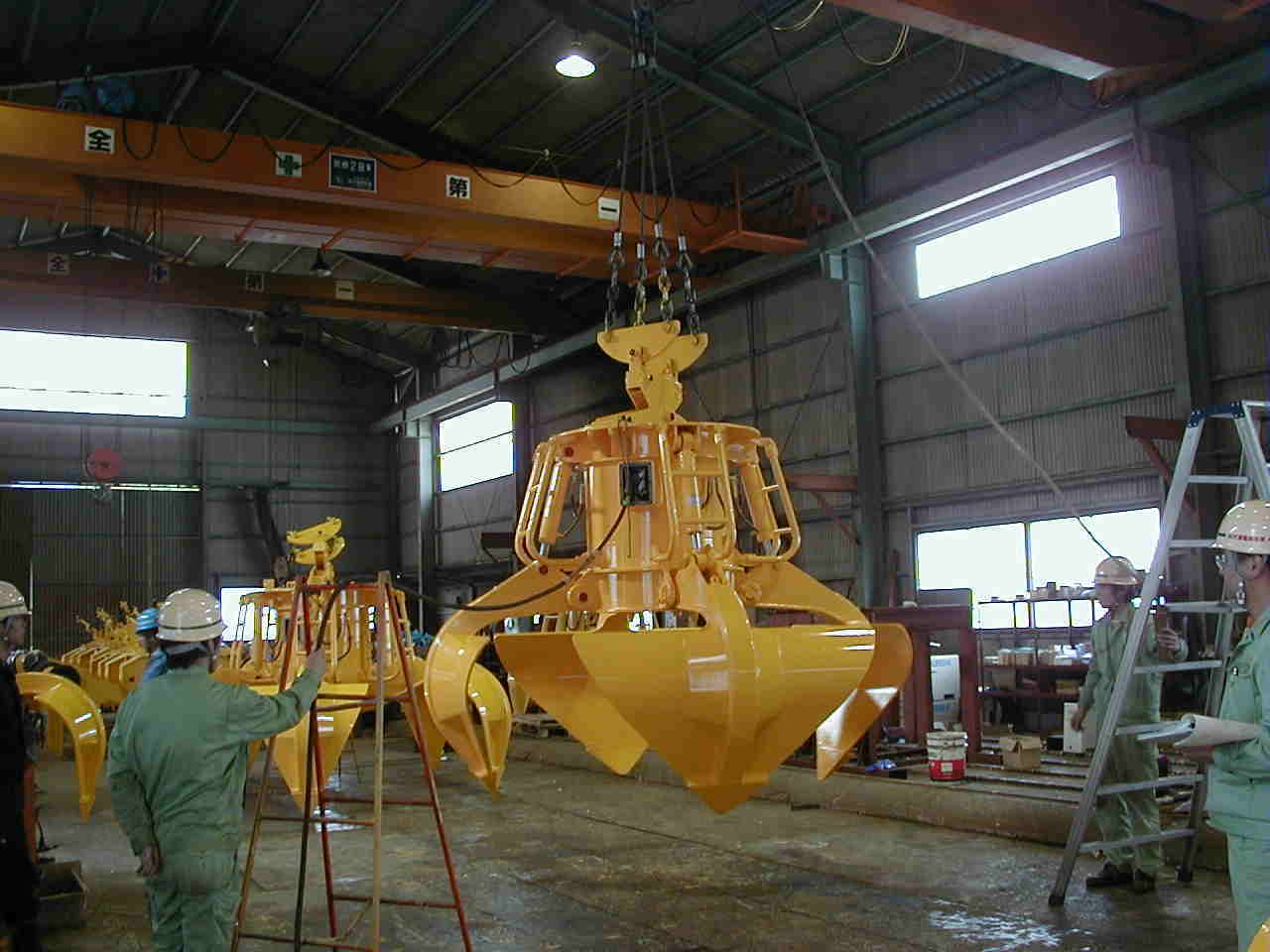

　　　ごみクレーンのバケット部分（工場検査写真）

　　　４本爪のポリップ形といわれるバケット形状。
