工程写真（土木建築工事）
土木建築工事の様子を紹介します。

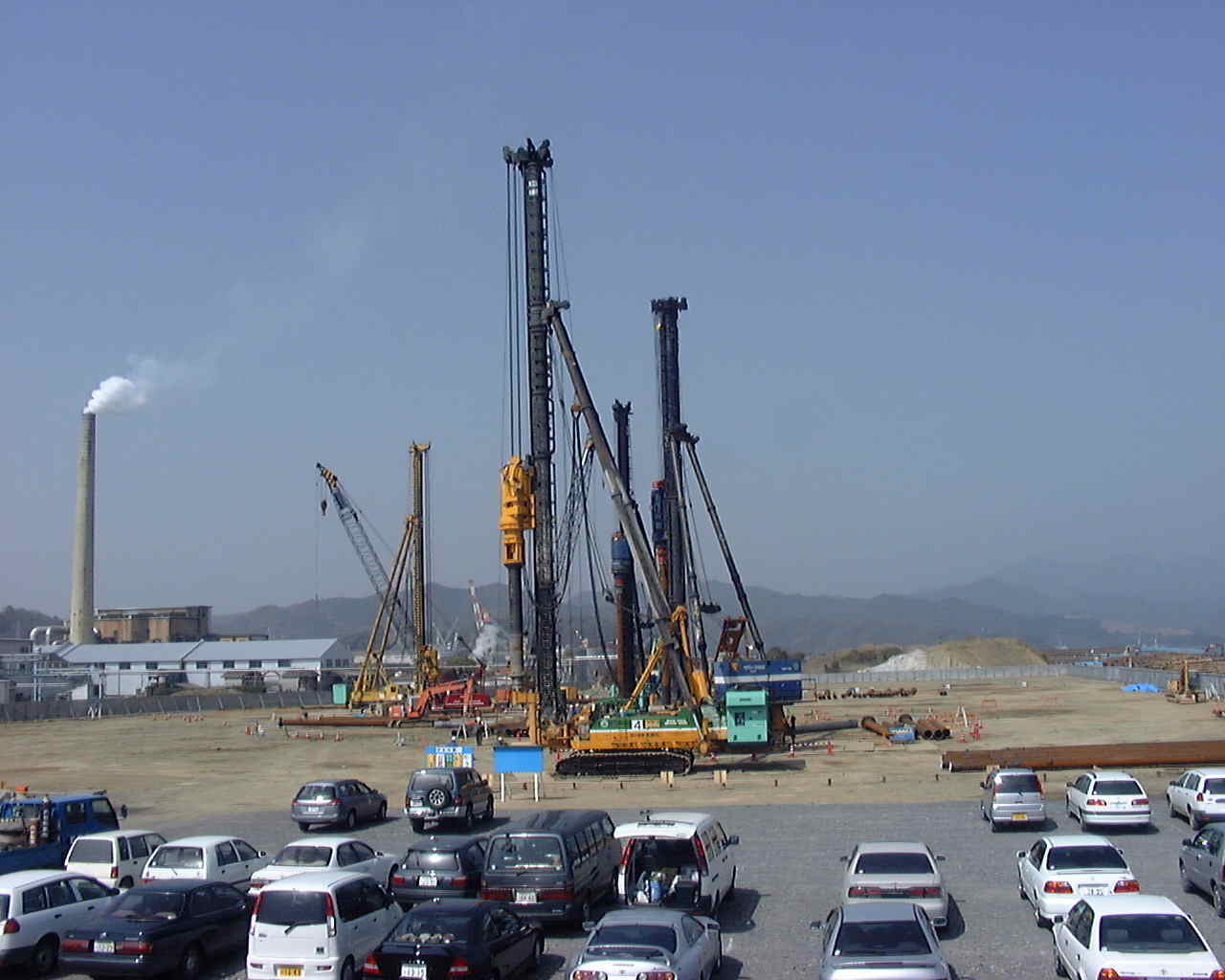

基礎杭打ち状況写真
工期短縮のため、杭打ち機４台で施工した。
杭 種 類 鋼管杭（つばさ杭工法）
平均杭長さ ４０ｍ
杭 径 ４０６．４o、５０８．０o
総 杭本数 ３１５セット

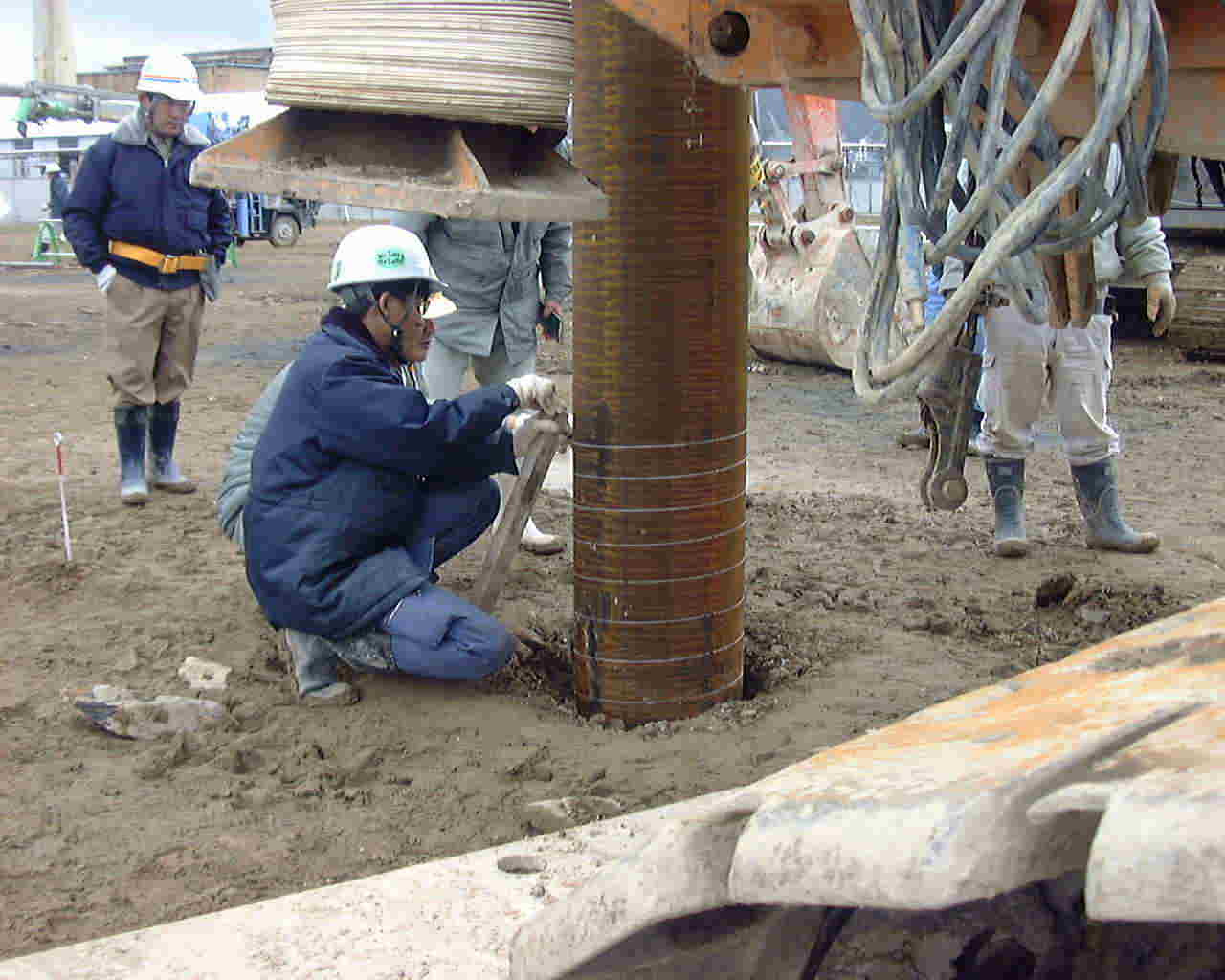

杭回転ねじ込み状況
この工法の特徴として、杭材自体を回転し挿入することから、オーガーによる先堀が不要で、廃土が全く出ない。環境に優しい工法である。

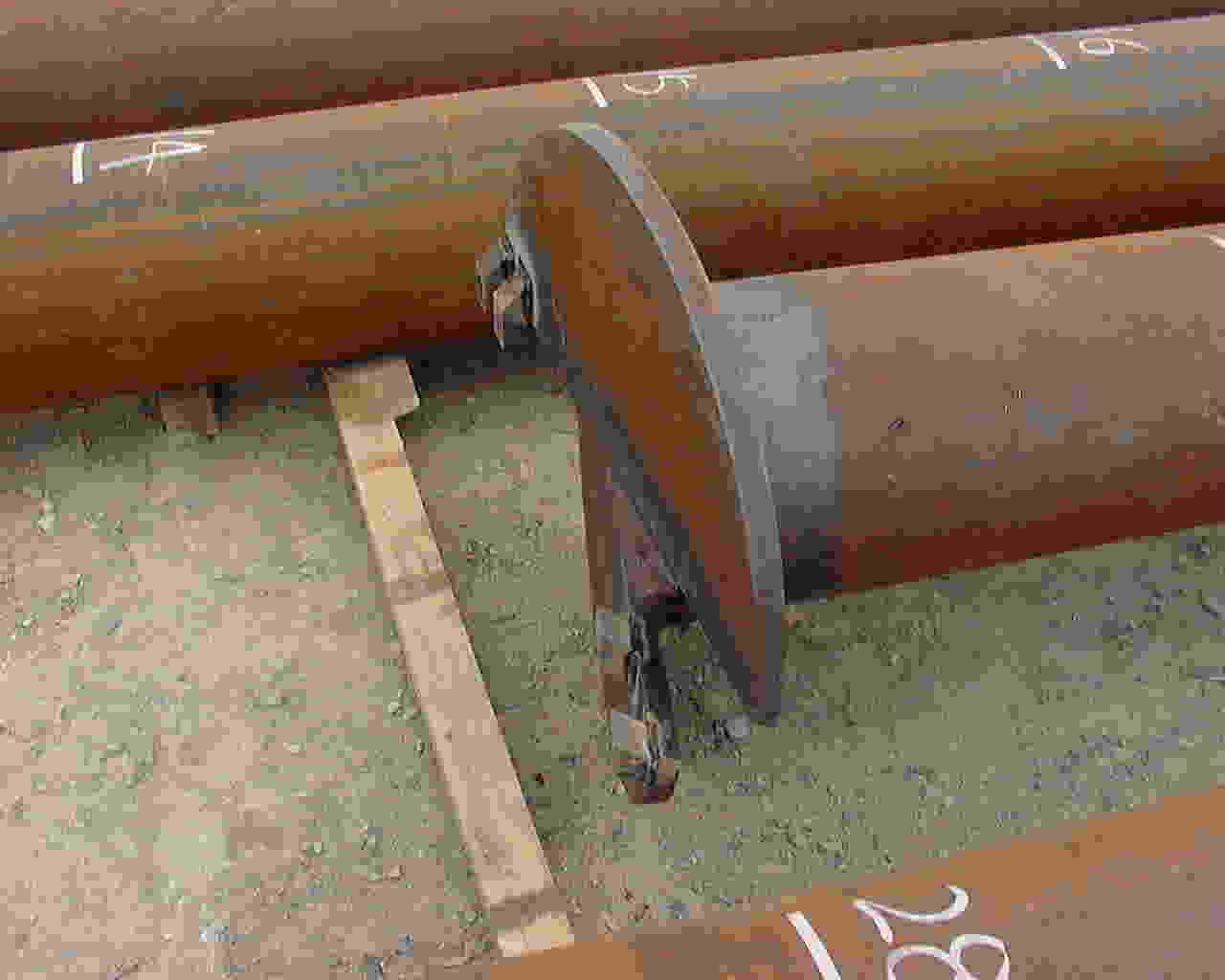

先端に翼を角度を付けて溶接した鋼管杭を回転し、直接地中に挿入する。

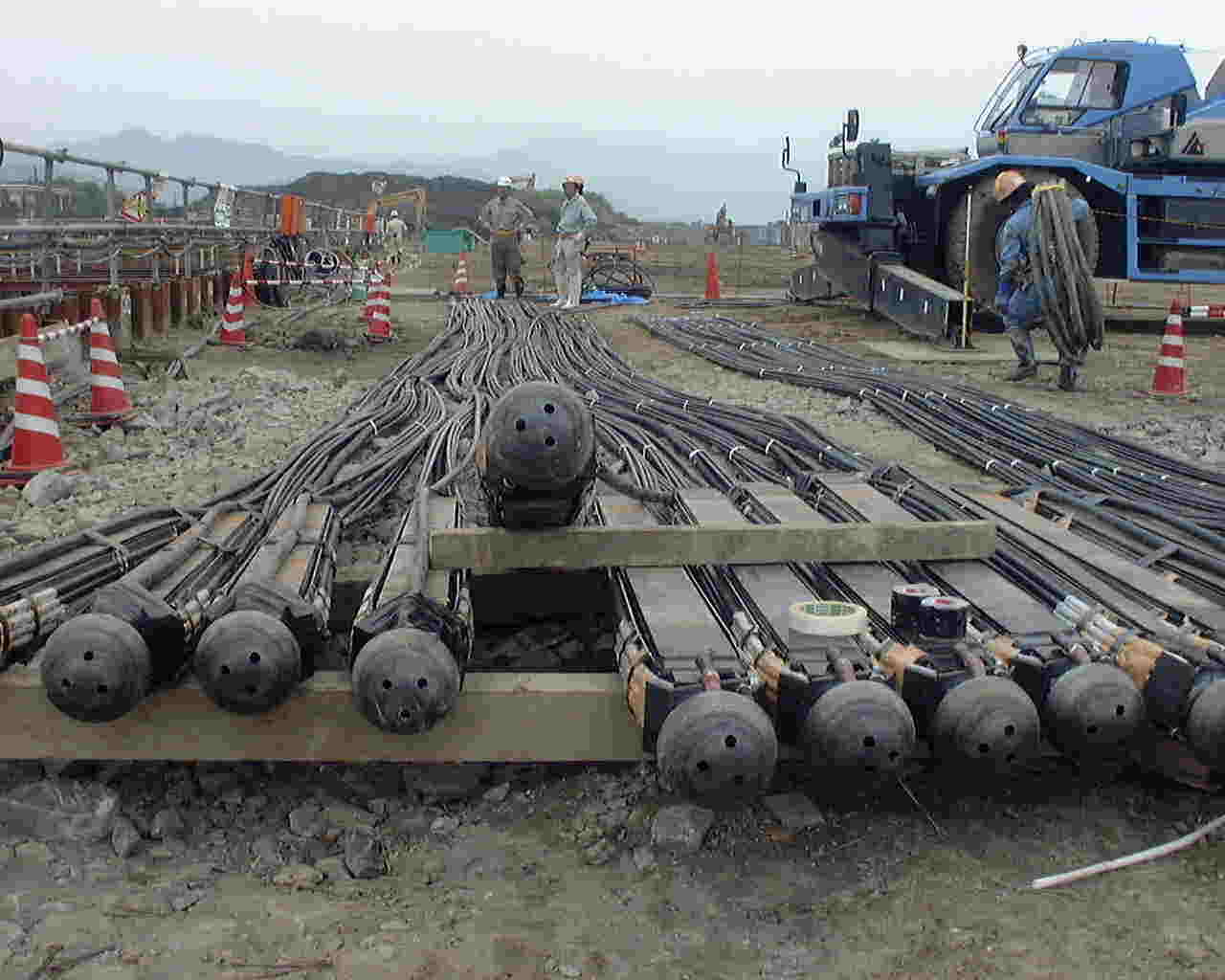

土止め支保工工事に使用したアースアンカー
海岸部で軟弱地盤の関係上、特殊なアンカー工法
を使用した。

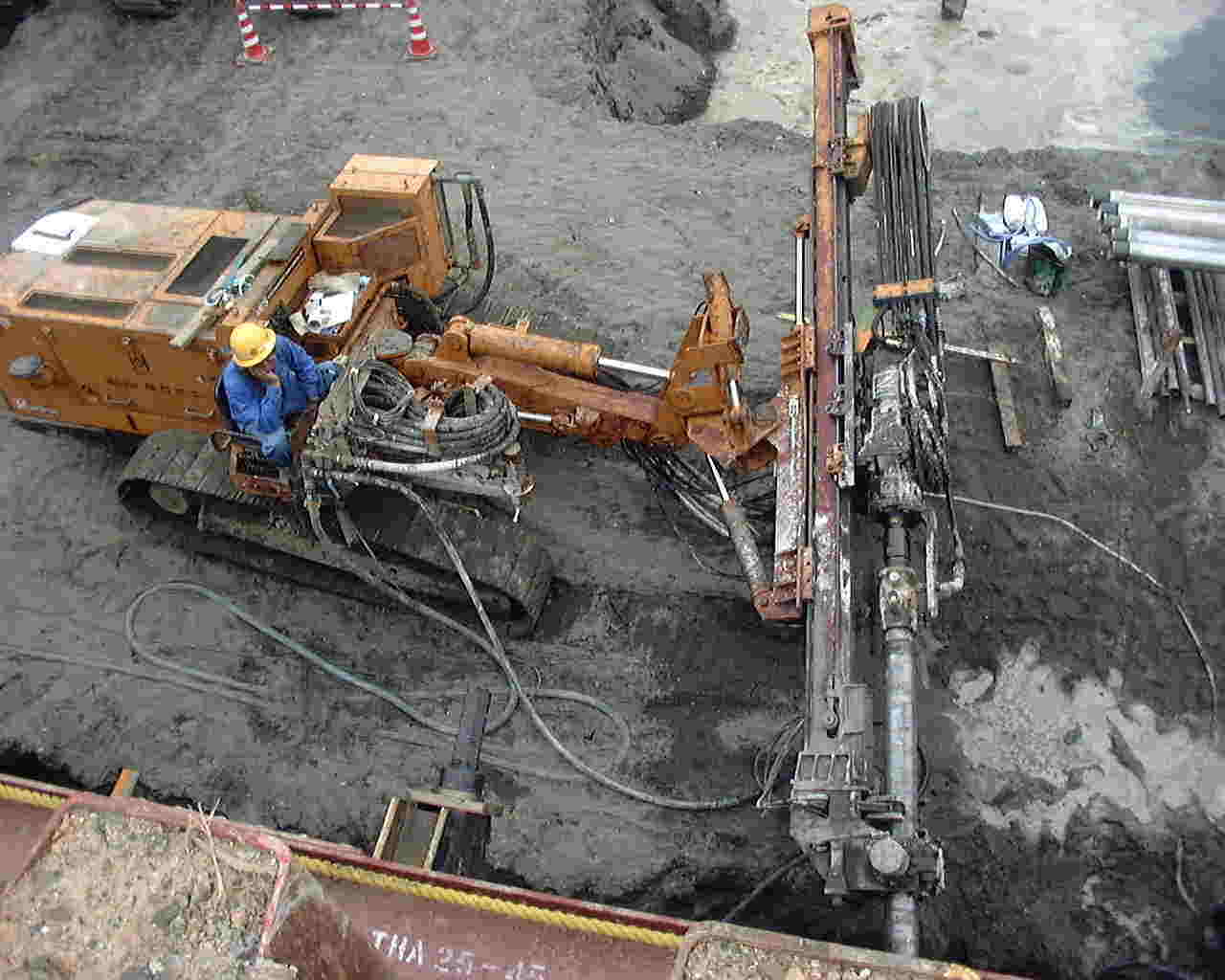

アースアンカー打ち込み埋設工事中

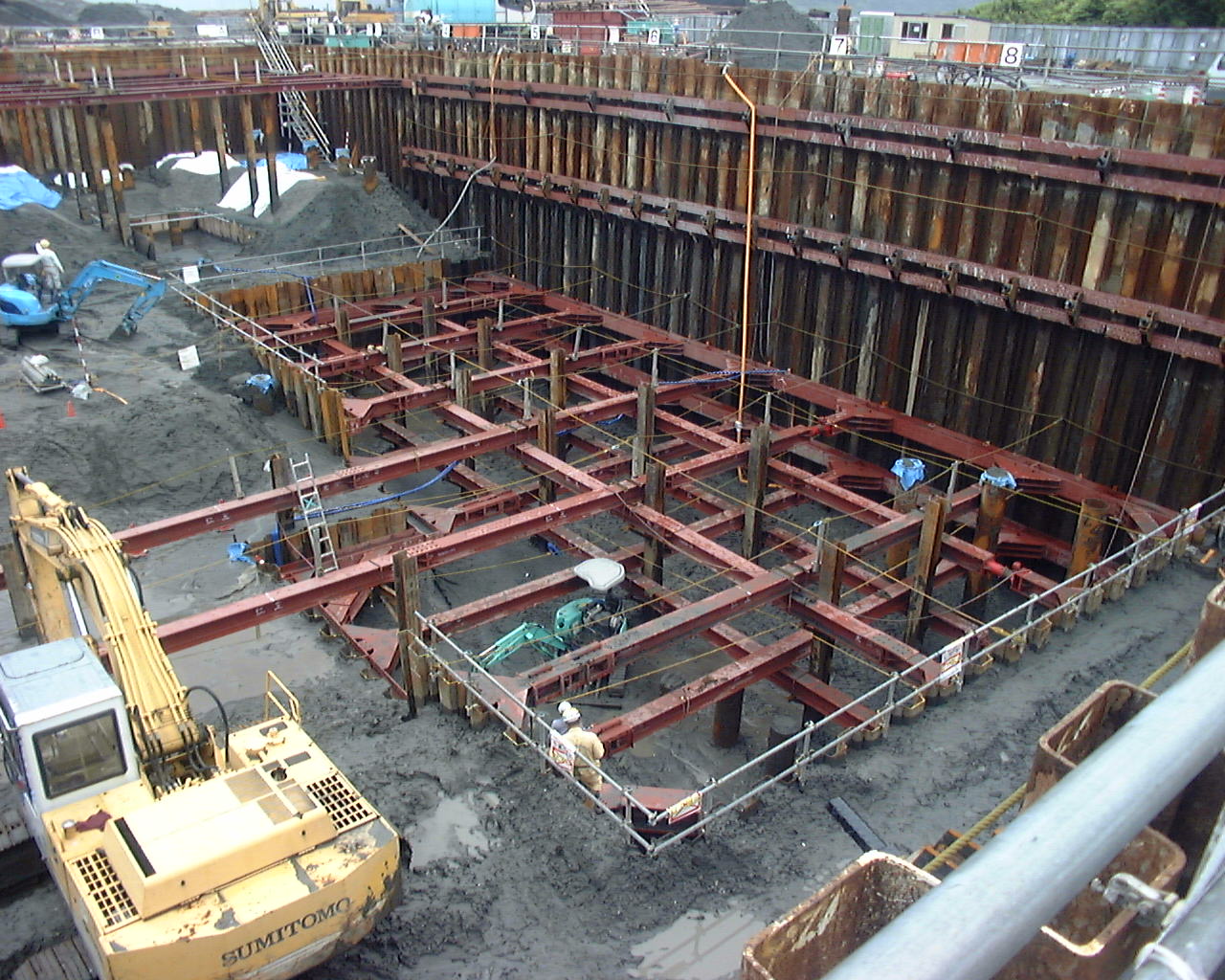

土留め矢板工事施工全景

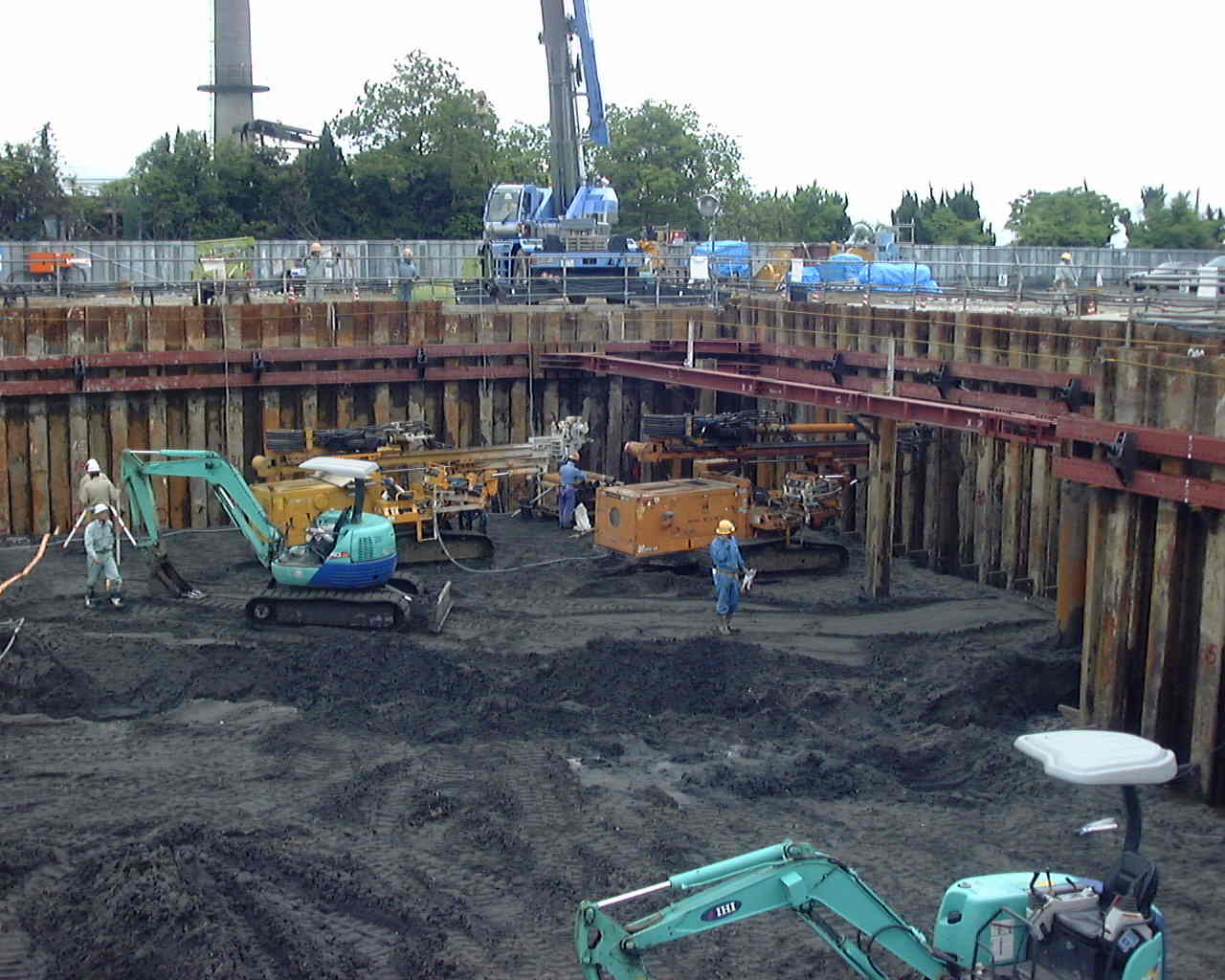

地下部掘削工事全景

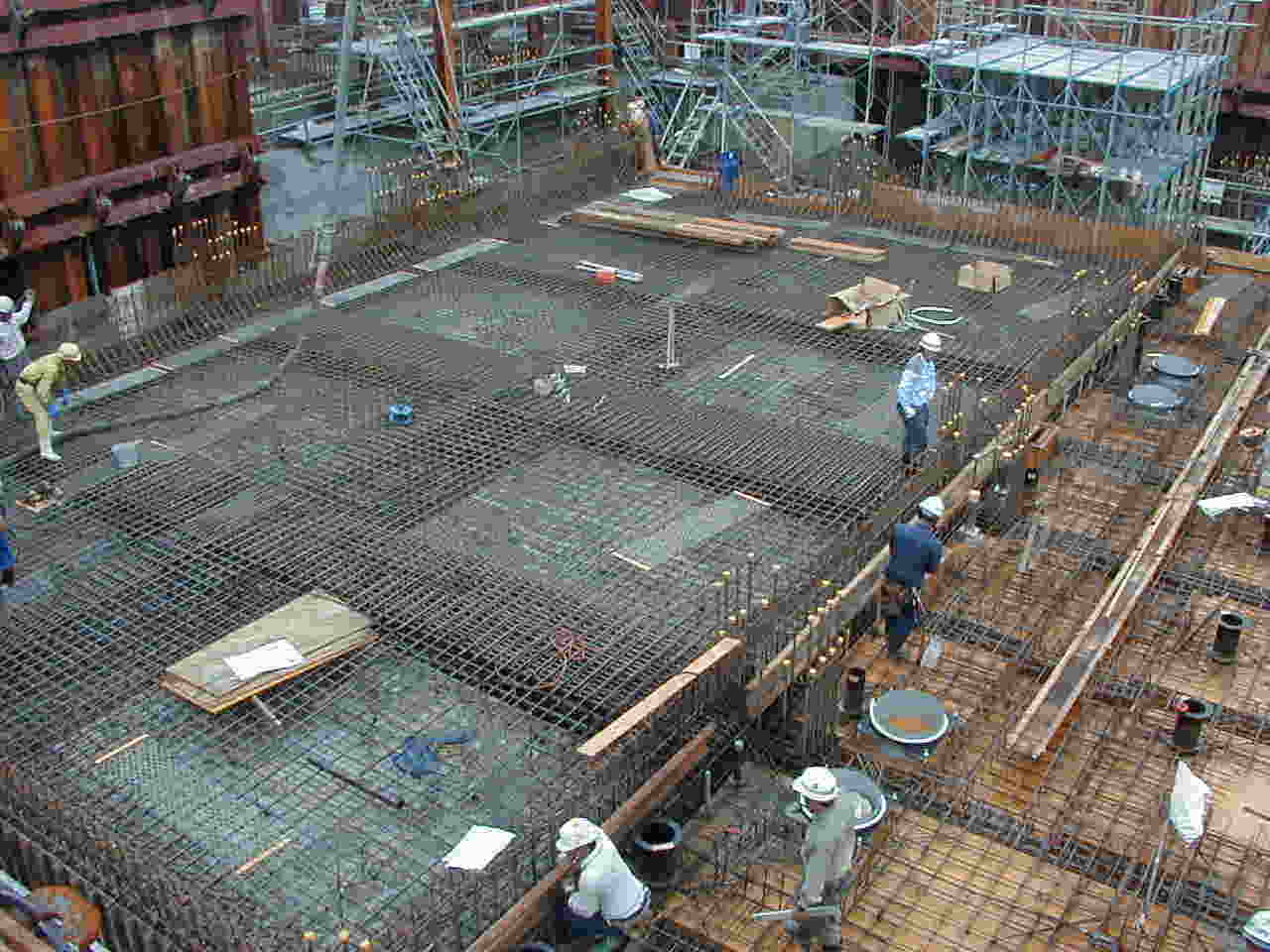

ごみピット部分底盤配筋状況

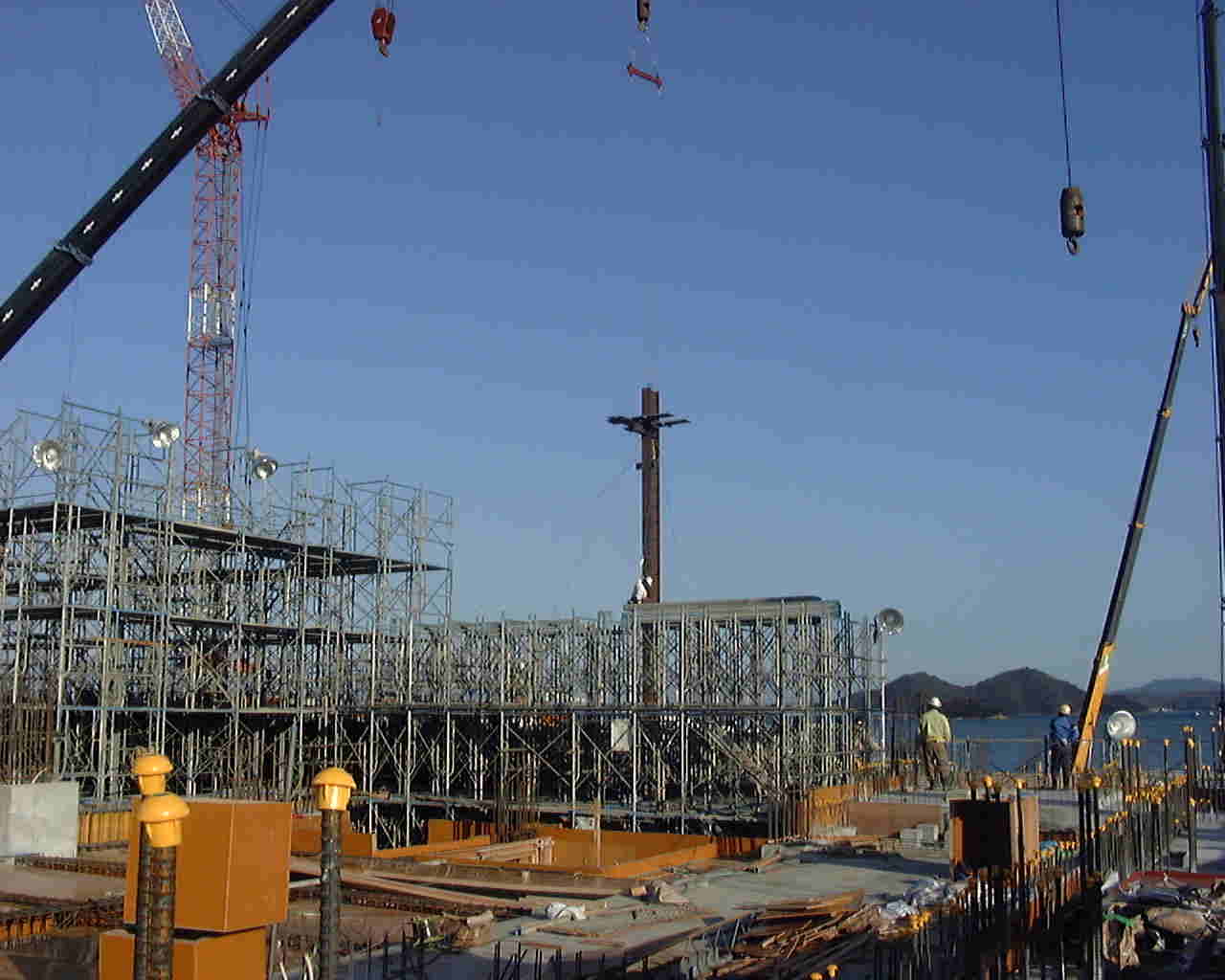

いよいよ鉄骨建て方開始

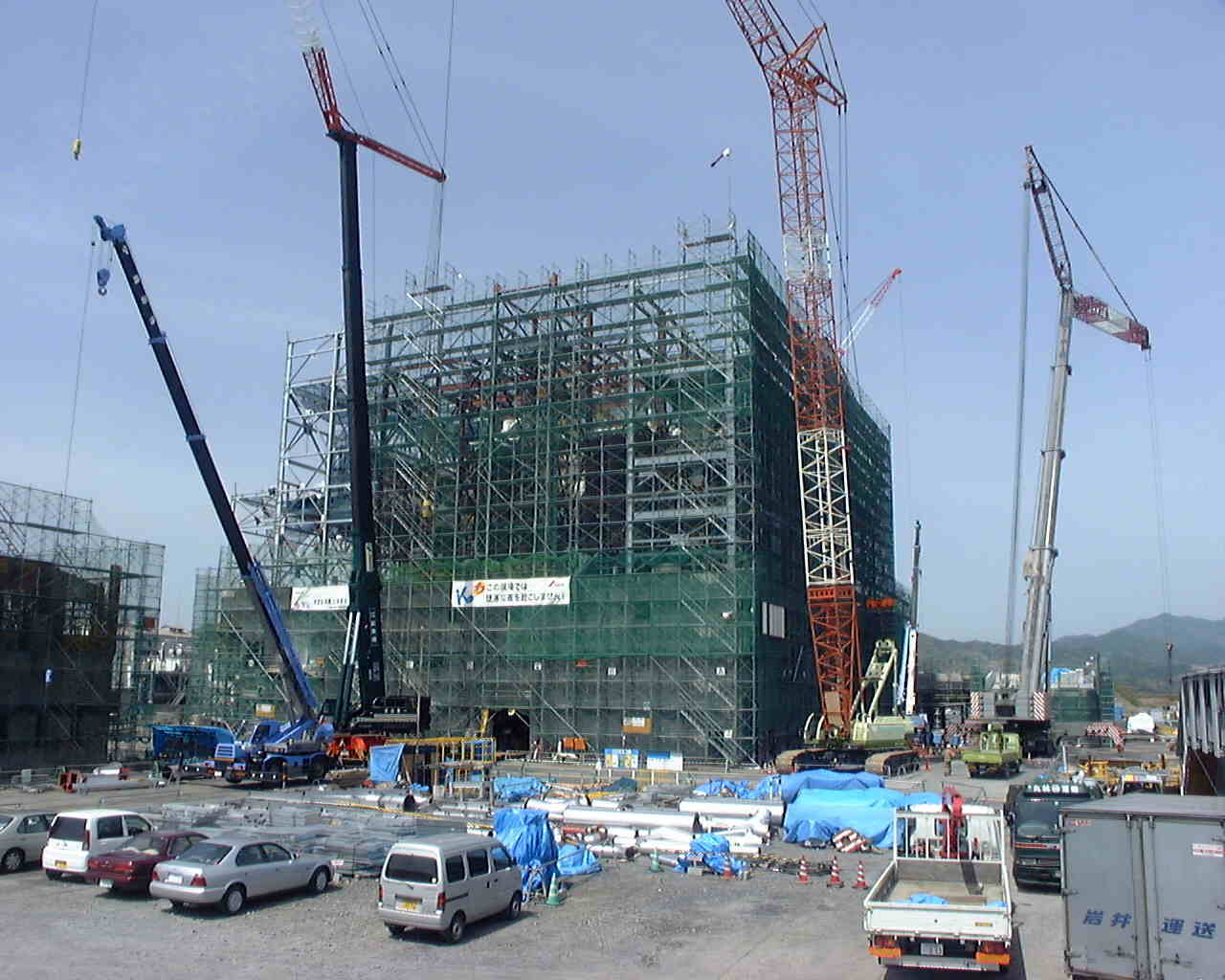

現況現場全景写真
（現場南側全景）
［平成１４年４月末］
